Условия эксплуатации
- Скважина должна быть заполнена промывочной жидкостью на водной основе с удельным сопротивлением от 0,05 до 5 Ом·м.
- Температура окружающей среды от 5 до 120 °С.
- Максимальное гидростатическое давление 80 МПа.
Необходимое оборудование
Прибор эксплуатируется в комплекте со следующими изделиями:
- цифровым каротажным регистратором, адаптированным к приёму сигнала прибора и имеющим соответствующее программное обеспечение;
- источником стабилизированного синусоидального тока (0,4±0,02) А (400±5) Гц, обеспечивающим действующее значение выходного напряжения до 300 В;
- трехжильным бронированным геофизическим грузонесущим кабелем марки КГ3-60-150 ТУ16.К09-108-99 (или аналогичным ему по характеристикам) длиной от 2000 до 6000 м, оснащенным кабельным наконечником НКБ ГОСТ 14213.
Основные технические характеристики
Зонды (диапазон измерения / предел допускаемой основной погрешности):
Зонды БКЗ: A8,0M1,0N; A4,0M0,5N; A2,0M0,5N; N0,5M2,0A; A1,0M0,1N — Ом·м, 0,2…5000, ±[3+0,05(Хв/Х−1)]%.
A0,4M0,1N; N11M0,5A — Ом·м, 0,2…1000, ±[3+0,05(Хв/Х−1)]%.
ПС — В, −0,5…+0,5, ±25%.
Резистивиметр — Ом·м, 0,05…5, ±[5+0,2(Хв/Х−1)]%.
Зонд БК — Ом·м, 0,2…10000, ±10%; Зонд БКс — Ом·м, 0,2…5000, ±10%.
Зонд БМК — Ом·м, 0,2…500, ±10%.
Зонды МЗг и МЗп — Ом·м, 0,1…40, ±[4+0,1(Хв/Х−1)]%.
Зонд микрокаверномера (D) — мм, 110…400, ±5%.
Зонд ИК (3И1,0) — мСм/м, 5…2500, ±[5+0,1(Хв/Х−1)]%.
Зонд профилемера: ДС — мм, 80…700, ±5 мм; (4R) — мм, 40…350, ±2,5 мм.
Зонды инклинометра: Зенит — град., 0…180, ±0,25 град.; Азимут — град., 0…360, ±1,5 град.; Визир — град., 0…360, ±1,5 град.
Зонд ГК — мкР/час, 1…250, ±15%.

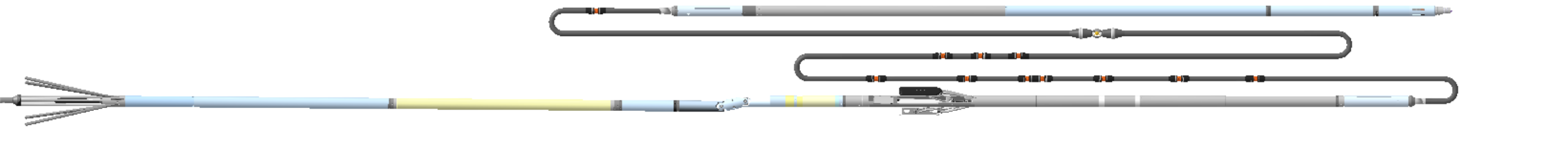

Габариты и параметры:
Длина — 26 600 мм. Длина корпуса ниже косы — 8 400 мм. Длина корпуса выше косы — 3 200 мм. Основной диаметр — 73 мм. Диаметр зонда микрометодов — 80 мм / 90 мм / 110 мм. Масса — не более 220 кг. Параметры тока питания — 400 Гц, 400 мА. Скорость каротажа — 800 м/час.
